その製作したスピーカがこちら↓

その名も「リングダクトスピーカ」

詳しい構造などはこちらのサイトに出ています。
http://diy-sound.net/contents/ringduct_01.html
このスピーカを製作するというものです。


はじめに共振周波数を定めなければなりません。
共振（共鳴）は物体の固有振動数に近づくと起こり、振幅が増大されます。
要は何HZで振動数が増大するようにするかを決めるということです。
共振周波数は体積、穴の径などで決まります。

今回は共振周波数が100Hzになるように設計し製作をしました。
100Hzと言われてもあまりピンとこないかもしれませんが
よく車外に漏れている「ドンドン」と響く低音が大体100Hzです。

●部品類

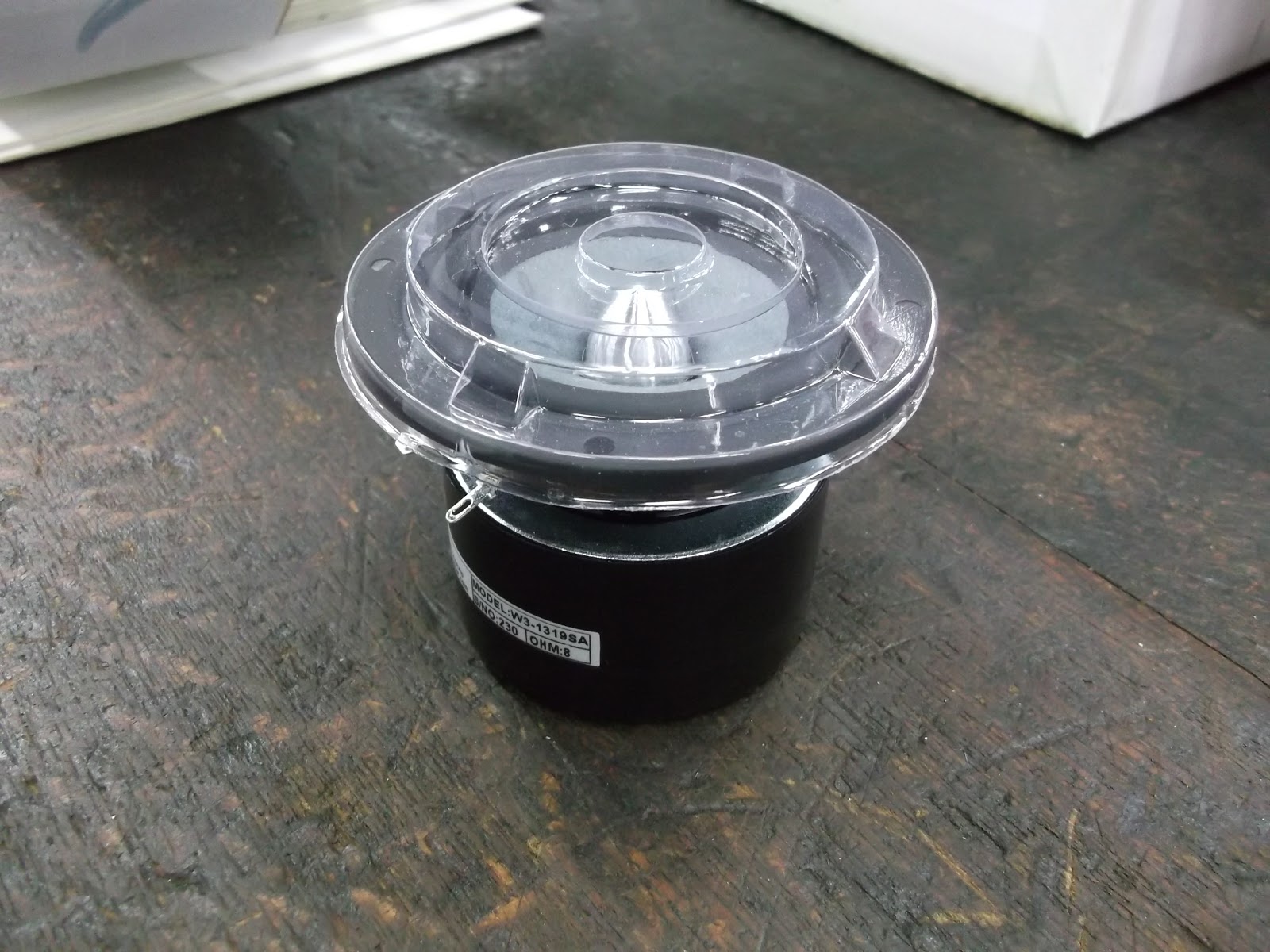

・スピーカユニット

W3-1319SA

直径は８ｃｍ,振動版には竹繊維が使用されています。
インピーダンスは８Ωです。

切断後の木板

















材料はパイン集成材です。
レーザー切断機で丸く切り出します。

切り出した板

これを外筒と内筒に分けて重ねて接着します。

レーザー切断なので切断面が焦げています。
このままでも味があっていいのですが、接着の段階で
筒が偏心してしまったのでやむなく旋盤で切削することに。

当然ですが偏心しているので、四爪チャックで固定しなければなりません。
本当にズレていてひどい所では3ｍｍもぶれていました。
さらにさらに木の板を重ねて接着しているので、場所によってブレが異なること。
芯出しの作業は苦労しました・・・。

ダイヤルゲージで芯出しするとかえって失敗してしまうので、
トースカンで芯出ししました。

表面が削れるとこんな感じ。

旋盤で木材を切削するのは初めてですがなかなか大変です。
チャックで締め付けるときも、むやみやたらに締め付ければ木が割れてしまいますし
剛性があるわけでもないので、回転数も最低にしなければなりません。
非常に時間がかかります。
さらに切りくずが油を吸ってネジ山などにたまるのでエアーダスターを使って
定期的に除去してやる必要があります。

表面をバイトで切削したあとは、ヤスリがけ→ニス塗りです。（適当）

内筒にスピーカユニットを取り付けたら、外筒にうまく取り付けます。

全部の取り付け作業が終わるとこんな感じ。

鳴らしてみた・・・
木で作っているので音が柔らかいです。
市販のスピーカではなかなかない音です。
僕的にはこれで満足できる音質です。
まだエージングが済んでいないので鳴らしているうちに音に深みが
出てくると思います。

製作は以上です。
管理人も個人で作りたいです。
木材だと製作が大変そうなので塩ビ管で作るのがベターかと。
木に比べればチープな音になるでしょうけど構わないです。

おまけ

アンプ

これは先生が製作したものです。

贅沢にコンデンサーはすべてブラックゲート。

今は手に入らないレア物ですが、先生は学生時代に買いだめしたそうです。

市販のアンプに比べると高音が豊かになった印象を受けます。

アンプも自作しようかな・・・。
